HFVRM®立式磨

发布日期：2026-05-28 浏览次数：177

产品概述：

HCVRM立式磨是一款集粉磨、烘干、筛分于一体的先进粉磨设备。它采用料床粉磨原理，相比球磨机、雷蒙磨等设备的碰撞粉磨方式，可节电40%以上，真正实现绿色低碳生产。我们采用碗型磨盘配合轮胎型磨辊，能够稳定料层，最大程度降低磨机的振动。协同自研的高效动静态选粉机，优化磨机内部气体流场，在显著提升粉磨效率的同时，确保成品细度精准可控，每一度电都发挥出最大价值。

整套粉磨系统为全封闭且内部负压状态，能够有效防止粉尘外溢，确保粉磨车间整洁如新。凭借基于PLC的高度自动化控制系统，可实现生产与维护”一键直达”，以智能化运维护航全天候稳定生产。

一套立式磨制粉系统，就是一座现代化的粉磨工厂。

工作原理：

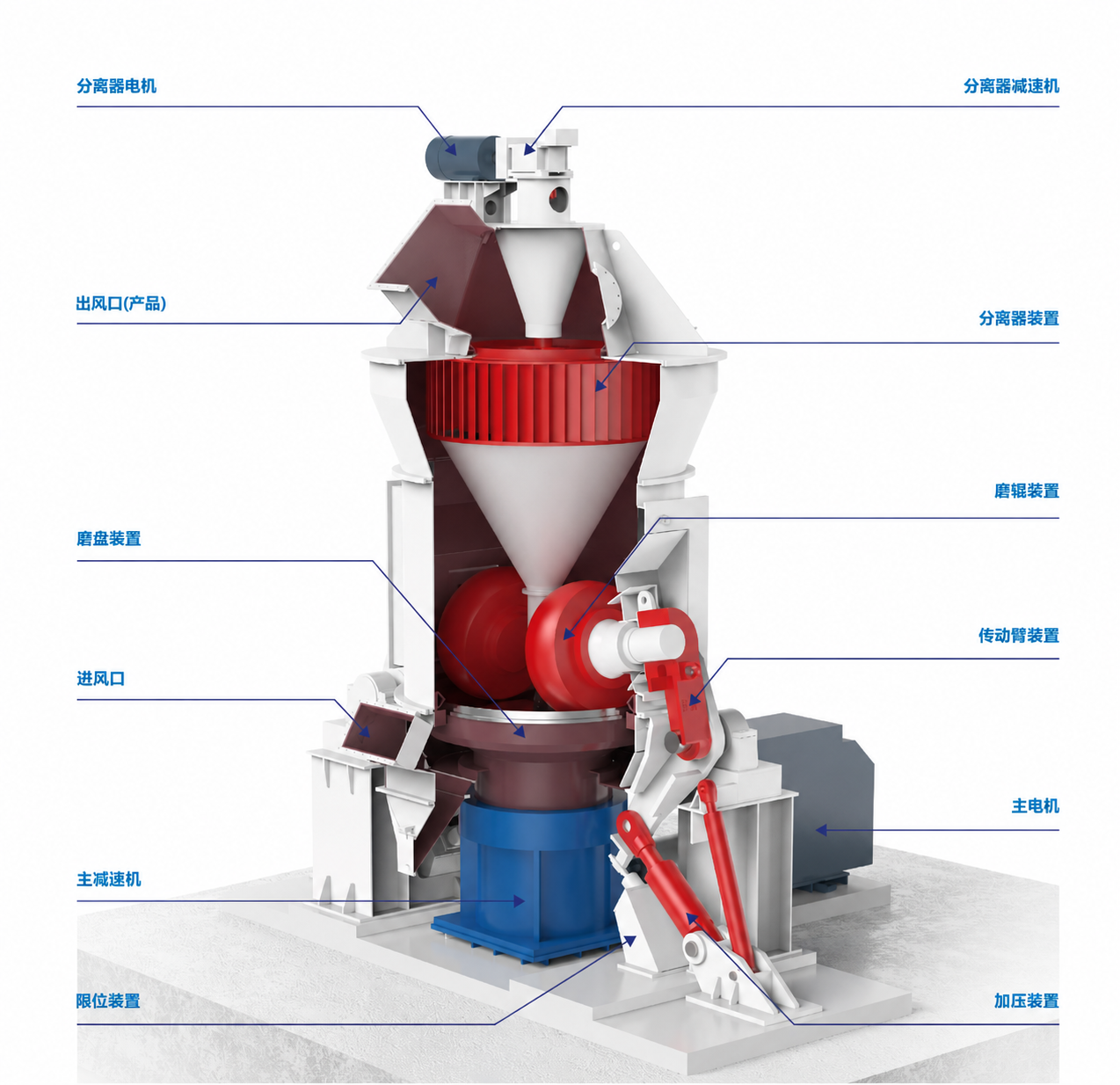

电动机通过减速机带动磨盘转动，物料从进料口落在磨盘中央，同时热风从进风口进入磨内。在离心力作用下，物料向磨盘边缘移动，经过磨盘上的环形槽时受到磨辊的碾压而粉碎，粉碎后的物料在磨盘边缘被风环处高速气流带起，大颗粒直接落到磨盘上重新粉磨，气流中的物料经过动静态分离器时，在旋转转子的作用下，粗粉落在磨盘上再次粉磨，合格细粉随气流一起出磨，在收粉装置中收集，即为产品。含有水分的物料在与热气体的接触过程中被烘干，达到所要求的产品水分。

产品主要特点：

一、高效节能：粉磨效率高，相较球磨机能耗低40%；

二、综合投资成本低：流程简单，占地面积小，仅为球磨机的50%；

三、可靠性高：整机采用模块化组件设计，部件成熟度高；

四、维护方便，运营成本低：磨耗低，检修作业方便，自动化程度高；

五、产品质量稳定：物料停留时间短，易于分部和检测，产品质量稳定；

六、环保低碳：系统震动小，噪音低，整体密封，无粉尘外溢。

应用场景：

立式磨凭借其科学合理的设计和独特的结构优点，广泛适用于各行业各类型物料的粉磨，所粉磨的物料从高湿到干物料，从异常难磨到易磨的物料，产品细度从粗到细，所处理的粉体类型丰富，应用场景广泛:

不同原料水分：从含水20%-30%(如电石渣、褐煤、白垩土等)物料到含水小于1%(水泥熟料等)的物料，物料适应性强;

不同原料硬度：从异常难粉磨的(如石英砂、钢渣、矿渣、叶蜡石、铁矿石等)到易粉磨的(如石膏、方解石等);

不同产品细度：从2~5mm(如新型墙材行业制砖原料、建筑业制砂粉磨页岩等)到15um通过率97%(如造纸、化工行业粉磨重钙等)，产品细度粗细控制简单、容易。

应用的行业：

建材、电力、钢铁、能源、热力、化工、煤化工、有色冶金、工业窑炉、非金属矿物加工等行业。

可以处理的物料：

煤、石油焦、天然石膏、铝矾土、膨润土、碳酸钙类(石灰石、方解石、大理石等)、高岭土、白云石、矿渣、水泥、滑石、石英砂、萤石、长石、云母、石墨、铁矿、锰矿、金矿、铜矿等各类非金属矿、金属矿及工业固废。

技术参数表：

HCVRM®立式磨技术参数表
立式磨原型号	立式磨新型号	磨盘碾磨中径(mm)	磨盘有效碾磨区域直径(mm)	磨辊数量(个)	主电机装机功率(kW)
HVM800	HVM10.2	800	1000	2	45/55/65
HVM1100	HVM14.2	1100	1380	2	90/110
HVM1250	HVM16.2	1250	1580	2	132/160
HVM1300	HVM17.2	1300	1660	2	185/200/220
HVM1400	HVM18.2	1400	1760	2	220/250
HVM1500	HVM20.2	1500	1860	2	250/280
HVM1600	HVM21.2	1600	1960	2	280/315
HVM1700	HVM22.2/HVM22.3	1700	2150	2/3	315/355/400
HVM1900	HVM24.2/HVM24.3	1900	2380	2/3	450/500
HVM2200	HVM27.2/HVM27.3	2200	2650	2/3	450/500/560
HVM2400	HVM29.3	2400	2880	3	560/630/710
HVM2500	HVM30.2	2500	3000	2	800/900/1000
HVM2600	HVM32.3	2600	3080	3	800/900
HVM2800	HVM34.3/HVM35.3	2800	3360/3500	3	1250/1600/1800
HVM3400	HVM43.4	3500	4200	4	1800/2500/2800
HVM3700	HVM46.4	3750	4400	4	2500/2800/3350
注：每个型号的磨机针对粉磨不同物料，分为M/G/K/S/X五种配置。本表未标注后缀，实际选型时按需配置。

设备选型：

我们的设计团队立足实际，针对粉磨物料的种类、水分、粒度等关键参数，深入分析工艺需求，并结合客户的个性化目标，提供精准的设备选型与专业化定制服务。

通过量身打造的优化方案，我们致力于在最大限度降低客户成本的同时，实现最佳的生产效能与使用体验。
